标题：南宁赵先生定制胆真一号制作全过程1


第一步裁好底板并打安装孔

第二步开好散热检修位

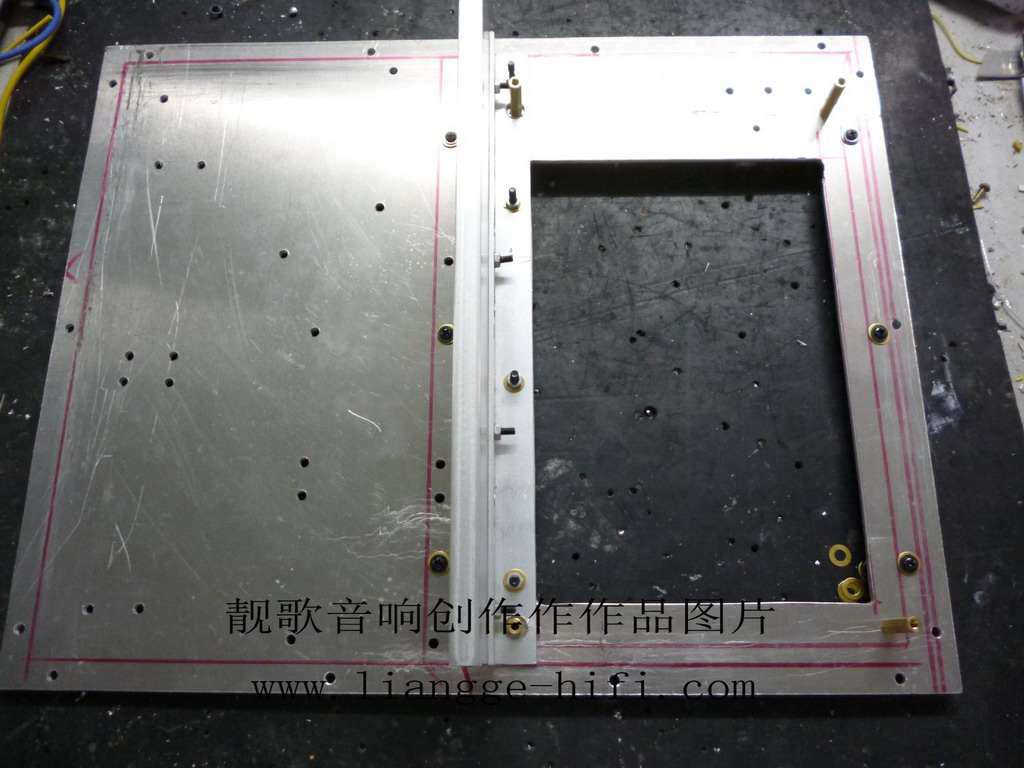

第三步裁十厘米铝板

第四步安装隔离兼加固铝板






制作并调试好保护兼软启动电路

 安装发烧RCA输入输出座

安装保护电路及专用变压器并调好





安装所有变压器

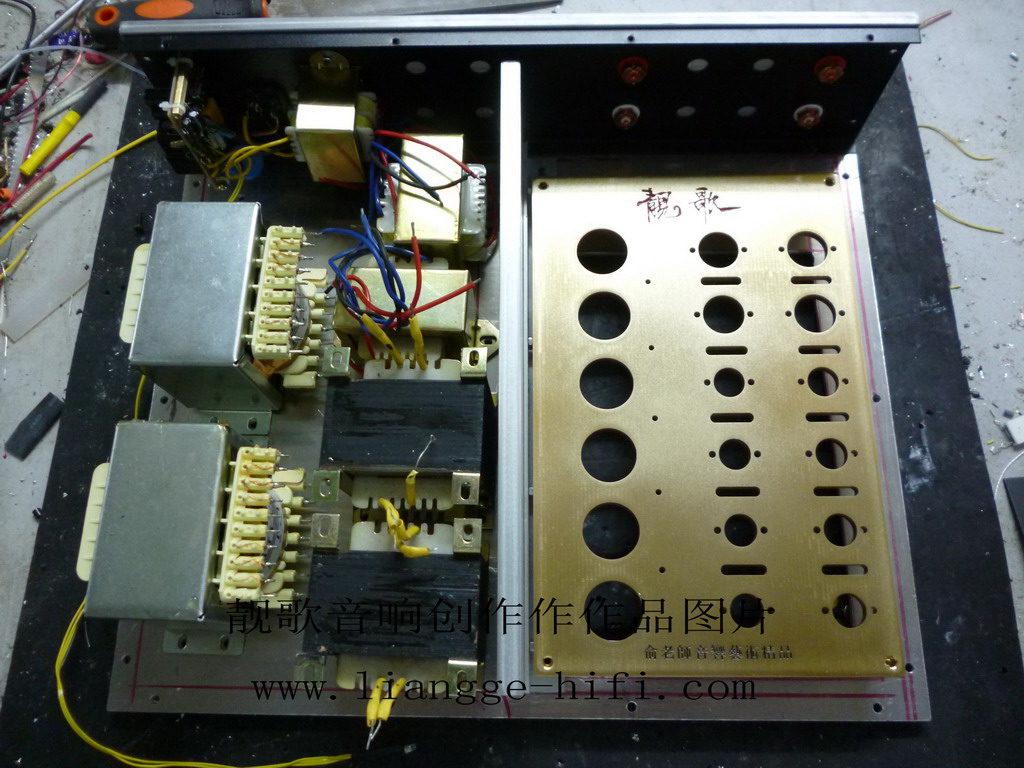

仔细校对好铜电板与底板的位置并安装好固定铜柱

安装电位器并较准号与面板的平衡度

 通电测试好变压器的相位并按国相位际标准接法接好电源进线（墙插左零右火）

用单晶铜线焊号变压器的次级引出线

穿过隔铝板至电板设计位置按电板管脚布局较好线材所需的合理位置并剪断引出线

 焊号相关电路并测试好






严格测试配对好所用发烧电容电阻及电子管

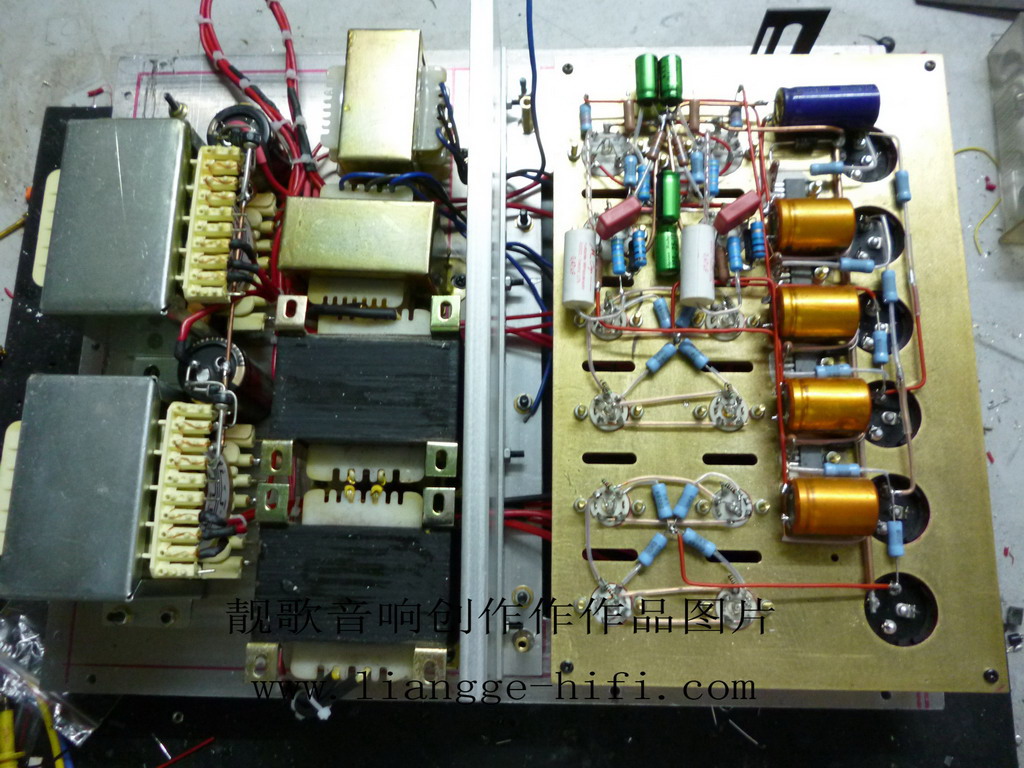

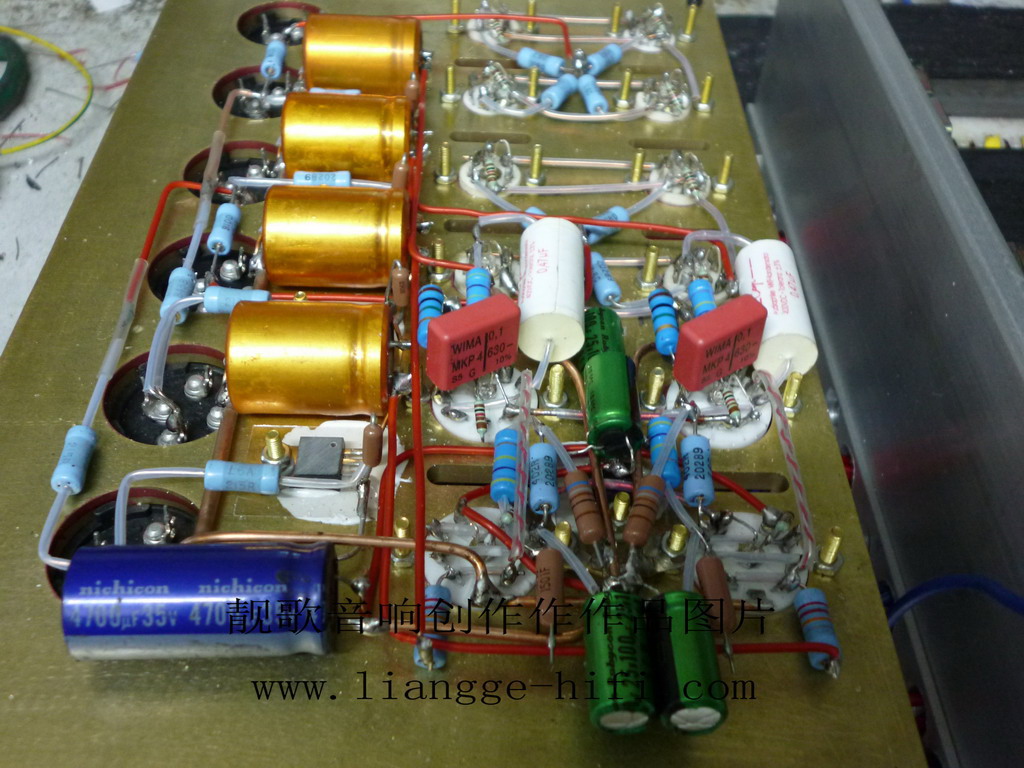

仔细合理地搭棚焊接好线路

特别要注意高压低压及地线的排布工艺






仔细检查已焊好的电路

用手扳动元件线路注意有无松动虚焊短路等情况

加上限流器逐个通电测试各部分电路电压是否正常

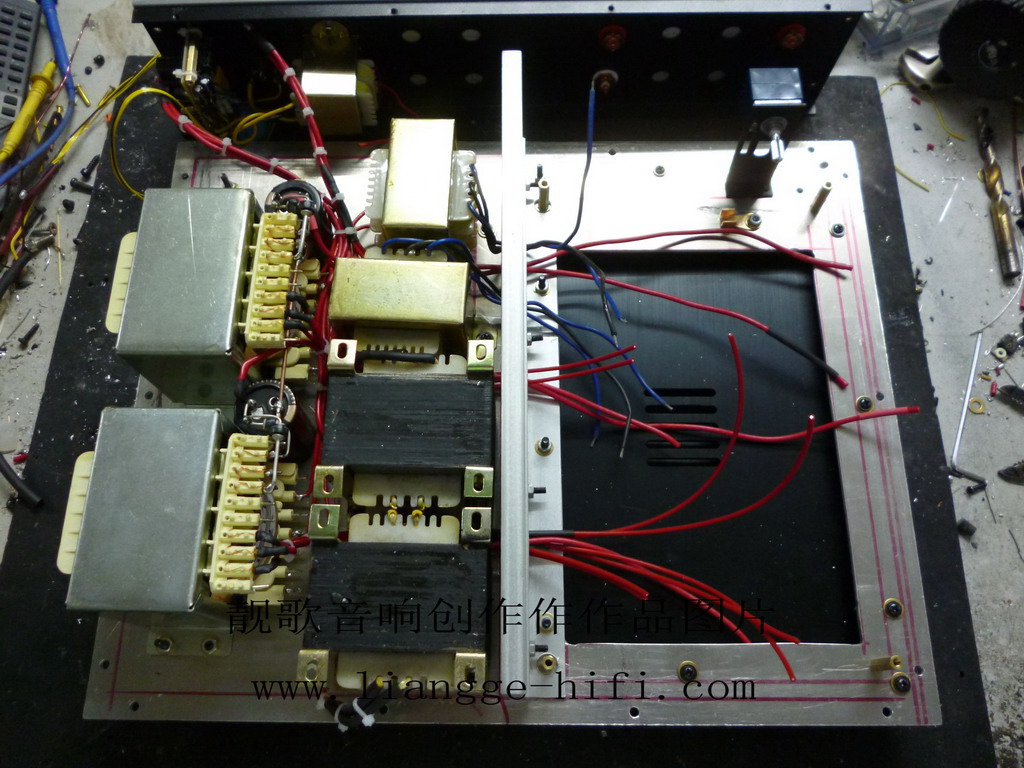

把各部分测试好的电路连接在一起并焊好各自的电源引线

 安装好面板并用合适的长度装上电位器连杆

 用万向传动轴连接好电位器

用限流器接通电源通电看电子管灯丝点燃是否正常

仔细调试测量电路各处的工作电压电流是否符合要求

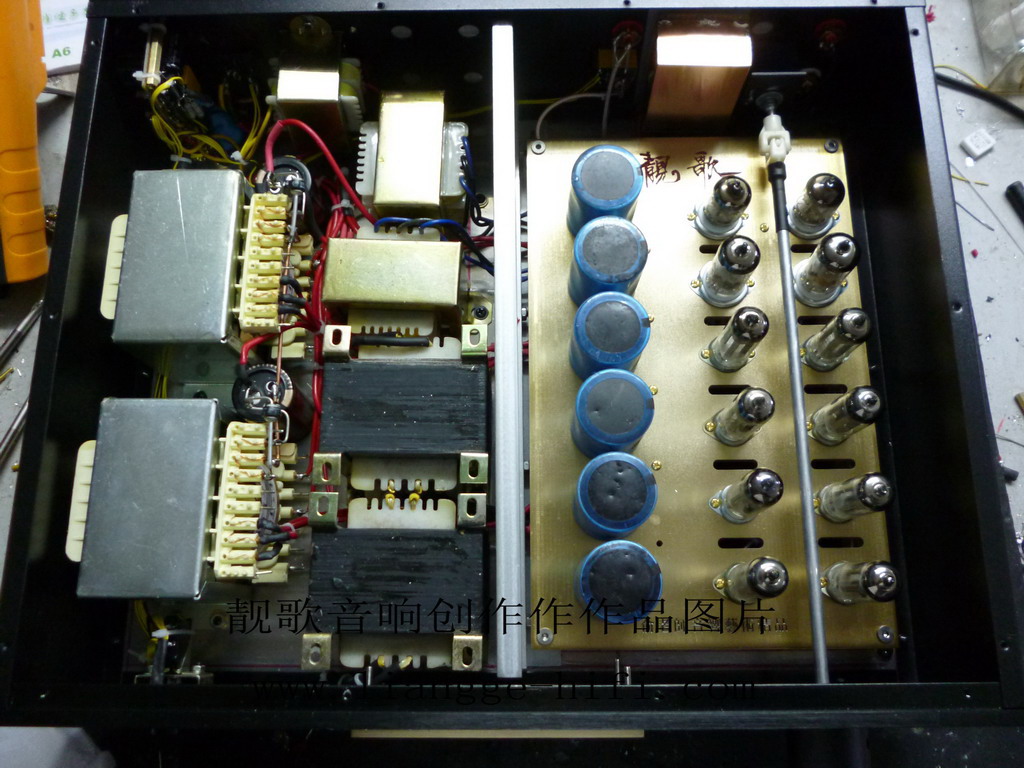

 通电一小时后再复测工作点待全部稳定关机把可调电阻换成固定电阻










调试好后的靓歌胆真一号底板检修兼散热器

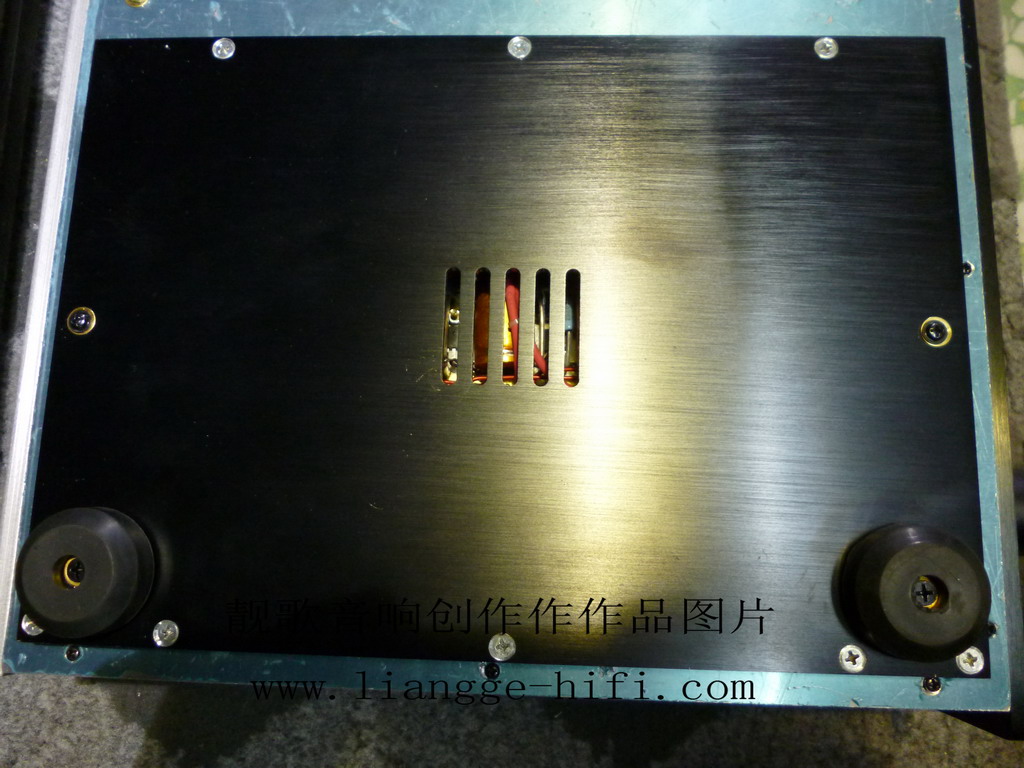

盖上底盖板的实物图

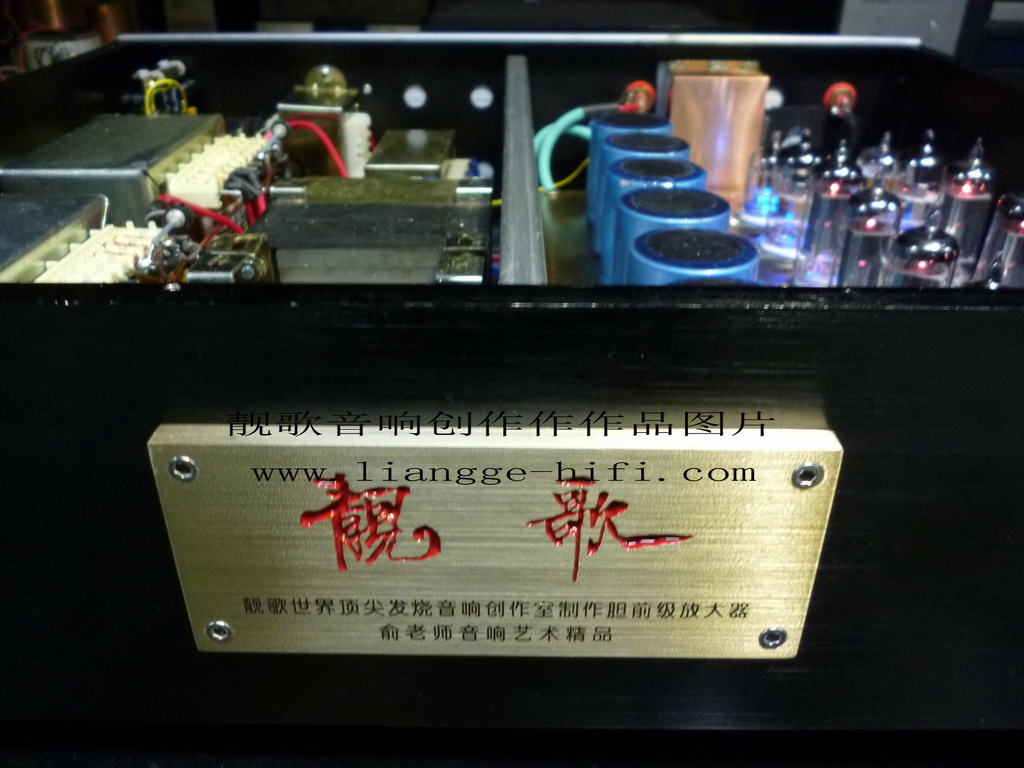

贴上靓歌商标并通电连续煲机100小时让元件充分老化
